測試與夾具 > 能不能挑到好的光模塊就靠它了!

能不能挑到好的光模塊就靠它了!

發布時間:2021-02-01 09:28

作者:一博科技高速先生自媒體成員 黃剛


如果要問光模塊主板設備公司去挑選光模塊有什么竅門?高速先生收集到的答案主要有2種:買大品牌的和以前用過OK現在繼續用?,F(xiàn)在高速先生給大家提供一個更客觀的思路哈,那就是用MCB夾具來測試!


隨著光通信技術的廣泛應用,越來越多的同行們?nèi)墓饽K主板的開發轉到光模塊module本身的開發。當然技術水平上的差異可能會導致各家研發出來的光模塊性能參差不齊,這對光模塊的主板設備商去挑選光模塊也帶來了不少的困惑。尤其是目前很多國產的光模塊不斷的涌現出來,致力于國產化應用的企業更是對選擇國產的光模塊倍感艱辛。高速先生最近剛好遇到一個這樣的客戶,我們一起來看看他們的問題和解決方案哈。

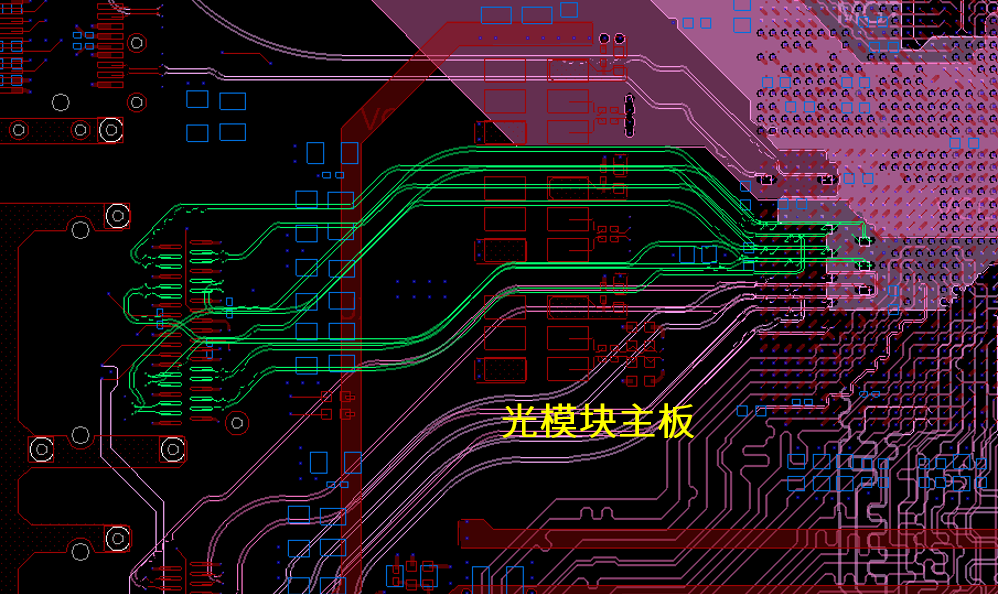

我們這個客戶是致力于國產化應用的光通信公司,他們最近研發的一款QSFP28光模塊的主板已經在我們公司加工完成了,現在正在選擇與之搭配的光模塊module進行測試,當然首選是自研的光模塊(下面統稱為光模塊A)。因此他們根據供應商提供的參數選擇了以下的這一款光模塊進行測試。當然高速先生處于保密的需求,在這里就不給出具體是哪家公司的產品了哈。


然而當這個客戶滿懷信心的選擇完這款光模塊進行測試后,結果卻讓他們頗為失望,在28Gbps的應用之中,卻發現傳輸出現了大量的誤碼! 然后客戶為了最快的找到問題,于是他們還是硬著頭皮再挑選一款某現成品牌光模塊(下面統稱為光模塊B)進行直接的對比。然后結果,呃。。。居然就沒有誤碼了,能夠順暢的進行28Gbps信道的傳輸! 當客戶向我們描述完上面的情況后,問題就很明確的指向到了他們一開始挑選的光模塊A上了。然后聽到我們做出了光模塊module的測試夾具,也就是前面說的光模塊MCB后,就想讓我們對比測試下兩款光模塊module的性能差異,高速先生本身也是對這個很感興趣,于是說干就干,搭好測試的鏈路準備進行測試!


在測試之前還是先插播一個關于MCB的概念哈,讓大家先認識下MCB到底是什么? 下面一張圖就很清楚的說明HCB和本文的MCB到底是在干嘛的。上篇文章說的HCB是用來測試光模塊主板的夾具,那相反的,本文所說的MCB就是用來測試光模塊module本身的咯。




好,簡單介紹完后,我們立馬進行了測試,高速先生拿出我們開發好的MCB夾具分別接上客戶買的兩款光模塊module進行測試,我們通過SMA頭接到網絡分析去測試光模塊module里面的鏈路阻抗差異,場景就是下圖這樣。




果然通過測試就清晰的發現了光模塊A和光模塊B的性能差異,如下所示:





不得不說,我們這款光模塊A的確在性能上與某品牌的光模塊B存在不少的差距,尤其是幾個阻抗的低點更是明顯,從理論上來說,光模塊A的阻抗波動很大,必然會導致更大的通道反射,從而導致誤碼的產生。 從這個案例能看到不同的光模塊module本身的確會存在很大的差異,也看到了MCB夾具對挑選光模塊的重要作用,它能夠精準的測試到光模塊里面的通道性能,因此能提供一個最有說服力的參考。


那么重點又來了,高速先生自己開發的光模塊MCB夾具的性能到底怎么樣呢?我們向大家展示本文章使用到的這款光模塊MCB性能參數,供大家進行參考哈。
