什么情況下需要電源完整性(PI)仿真?
PI仿真測試的優勢
1
產品多樣化
工程經驗豐富
2
仿真和測試對比
不斷提高仿真精度
3
通過仿真及準確的電源
測試協助解決電源問題

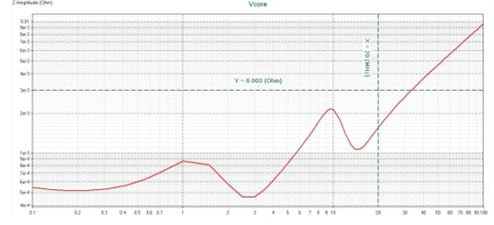

電源網絡阻抗仿真測試對比
實測電源噪聲
電源完整性(PI)仿真的內容有哪些?

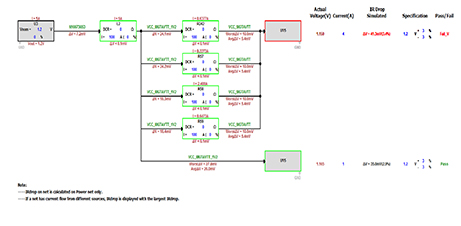

IR-drop仿真
- 確定電源壓降是否符合要求

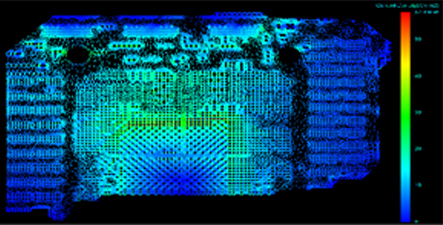

- 仿真分析電流密度,載流能力等
- 最佳反饋點位置仿真分析

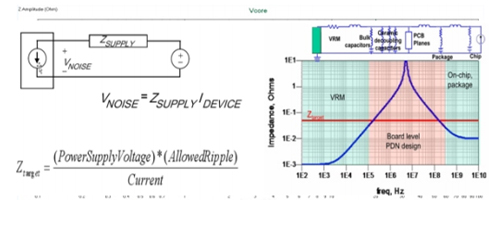

PDN阻抗分析
- 電源供電網絡阻抗分析
- 電源供電網絡的噪聲與紋波分析
- 電容方案優化,電容設計指導

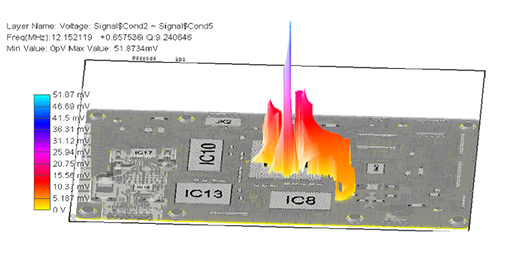

平面諧振分析
- 基于EMC要求的平面諧振仿真分析
- 平面諧振的風險評估及設計優化

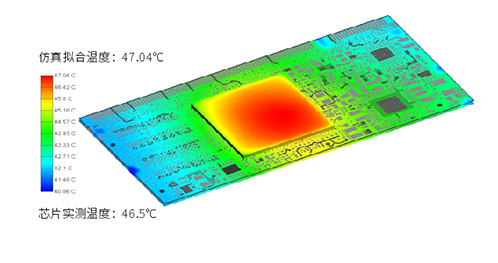

電熱協同仿真
- 靜態焦耳熱、導體電導率及器件功耗等因素協同分析
- 單板溫度分布的仿真擬合及PCB設計優化
