DDR調試不通？先別扔，這個操作可能幫你逆襲！
發布時間：2023-02-02 11:05
作者：一博科技高速先生成員 黃剛
相信大家過完一個美美的春節后，學習的熱情一定會暴漲，反正高速先生給大家分享技術文章的熱情是非常高漲的哈！打從推出這個系列的仿真和理論相結合的話題后，文章受到了很多忠實粉絲的喜愛，大家紛紛表示既能學到理論知識，還知道怎么從仿真中去驗證，甚至有一些小伙伴們已經深深的陷入到仿真里面去，無法自拔了。因此高速先生趁熱打鐵，在春節后再加推幾期，繼續圍繞著這個話題分享文章！
經過高速先生對粉絲文章喜愛度的研究發現，DDR方面的話題始終受到大家的熱捧，原因可能包括了大多數產品都會有DDR內存系統，然后DDR系統又是很關鍵且容易出問題的一個模塊，還有就是DDR的原理和應用特別讓人著迷等等吧。All right，那今天就再給大家分享一個DDR仿真和測試完美對應的經典案例吧！
不知道現在大家做的DDR4系統的指標是怎么樣了？從高速先生和最近眾多客戶的配合來看，從一個通道的總?cè)萘亢退俾噬隙蓟旧侠搅藰O限，從單個顆粒的容量，很多已經從8Gb提升到了16Gb，運行速率也從typical的2400M拉到3200M了。下面要分享的這個案例就是這個的一個case！
這個客戶的一個DDR通道是1拖5的結構，每個顆粒的16Gb是容量，需要跑到的速率是3200M，通過這個描述，就知道這個系統的PCB設計不會很好做！這個項目是我司設計部門的同事設計的，而且也有相關的內部指導可以遵照，因此設計完就去生產加工了。等板子貼片回來后，客戶下載程序去測試時，就猛然發現運行不到額定的3200M的速率！

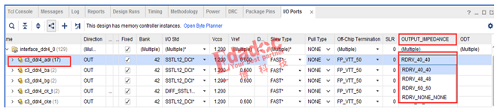

客戶也測試了好幾片板子，情況都差不多，大概只能運行到2400M左右，再往上就不穩定了。由于我們和這個客戶合作比較久了，大家也都沒有太慌，經過和客戶詳細的溝通，我們把調試的方向轉到了主芯片的驅動配置上。這款型號主芯片客戶用得比較多，驅動配置的頁面，如下所示：
像這種一拖多的DDR系統，我們最先會把debug方向放在地址控制信號和CLK上面，這個原因在之前很多篇文章已經說過了。我們看到客戶已經遍歷了上面紅框的驅動內阻，從可以選擇的40，48，60等多種驅動選出了較好的40歐姆內阻驅動，但是依然不能穩定的跑到3200M上。連驅動內阻的配置都遍歷過，感覺好像沒有其他有效的設置了吧，真的要立馬重新改板設計了？

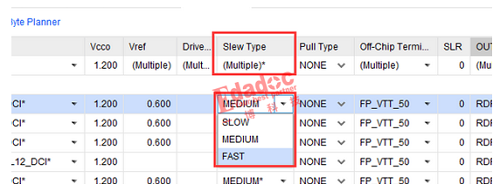

先別慌，還好高速先生也對這款芯片灰常的了解，除了傳統的驅動內阻可以配置外，Slew Type也是一個很重要的點！沒錯，就是下面這個配置項！
該芯片有FAST，MEDIUM和SLOW三個配置可以選擇！而且我們也拿到了該芯片的仿真模型，模型比較齊全，也同樣有這幾項配置可以選，于是高速先生打算通過仿真去進行驗證，看看能不能順便把問題一并解決了。

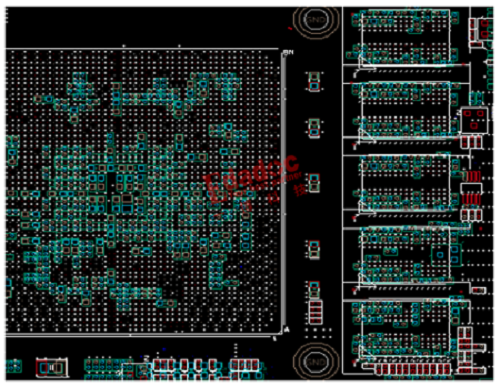

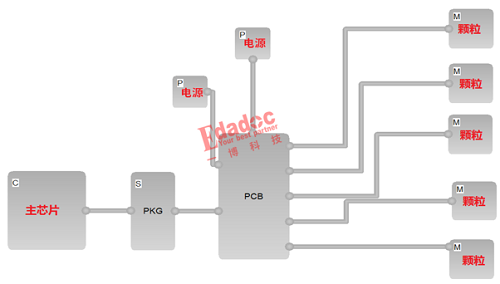

于是我們迅速在仿真軟件把仿真拓?fù)浯钇饋?lái)，就是下面這樣的拓?fù)洌?/p>

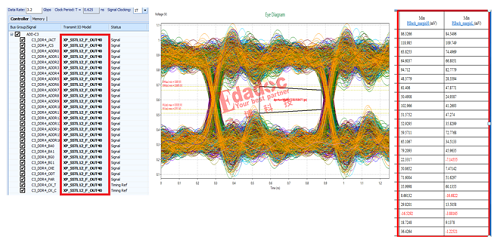

我們先按照客戶原始的配置，地址控制和時鐘CLK都是FAST模式，40歐姆內阻去選擇仿真模型，如下所示：
發現最差的顆粒信號質量的確是有問題，存在明顯的ring back，從而也導致時鐘采樣出現問題，同時也能發現，時鐘采樣的時序本身沒有問題，只是地址控制信號質量的問題。
這和客戶的測試結果也挺吻合的！

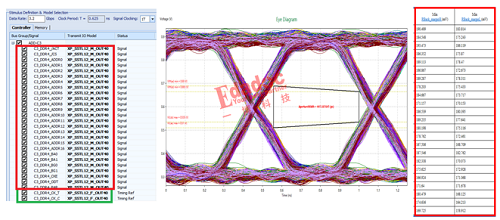

那我們就換成地址控制MEDIUM模式，時鐘CLK還是FAST模式仿真看看，結果就變成下面這樣了。好開森，地址控制信號的信號質量全部都沒問題了！?。?/p>

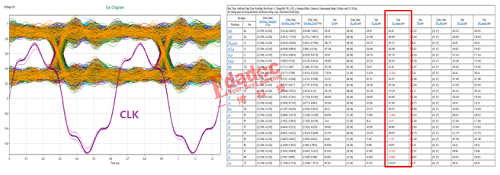

是不是在仿真中意味著就ok了，人往往在最開心的時候容易受到暴擊，的確，地址控制信號的信號質量都o(jì)k了，但是時鐘又出來搞事了！地址控制信號的質量都沒問題，
CLK時鐘的信號質量也沒問題，但是時序卻出錯了，從上升沿的采樣位置能明顯看到，建立時間裕量又不夠了！

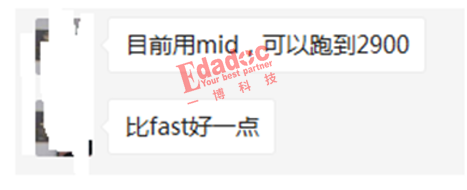

但是我們還是壯著膽子讓客戶試試這種地址控制MEDIUM模式，時鐘CLK選FAST這樣的配置，果不其然，客戶很快就傳來了測試結果！
的確，從仿真結果來看，單純的地址和CLK的信號質量都是滿足要求的，只是建立時間的時序裕量不足，我們知道，時序裕量問題的確也是可以通過降頻來彌補的，因此我們對仿真的精度有了更大的信心！

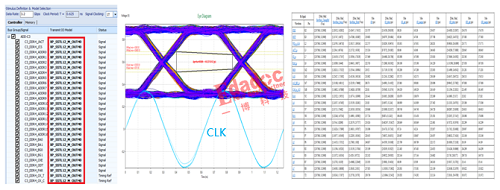

好！最后再試一種組合，一定要成功！就是地址控制信號和CLK時鐘都選用MEDIUM模式，我們先來看看仿真結果！這下厲害了，地址控制信號ok，上面的仿真已經知道，現在把CLK時鐘也變成MEDIUM后，時鐘本身滿足信號質量的同時，時序也變ok了，結果列表沒有出現裕量不足的提醒了，完美！

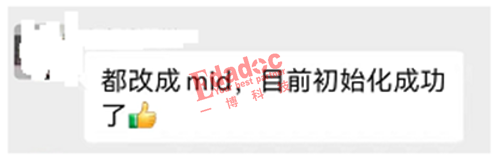

然后再反饋到調試去，客戶終于傳來了好消息！
最后總結下，這又是一個仿真和測試互相配合驗證從而通過仿真指導調試來解決問題的經典案例，在初始配置調試不通過的時候要保持冷靜，找到入口去嘗試更多的芯片配置。從案例中我們展示了仿真和測試的配合，其實選擇配置的過程也是理論應用于實際的過程，有了理論的支撐，我們才能更好的去選擇仿真的配置和調試的配置，從而解決問題，大家都get到了吧！
