25G單板設計案例

發布時間:2023-06-29 17:59


類別

25G通信主控板

產品所屬行業

通信產品

主要芯片

Xilinx(賽靈思):XC7A200T-2FFG1156C

NXP/ Freescale:P1022NSN2HFB

CTC7132

單板類型

通信主控板

Pin數

12714

層數

14

最高信號速率

25Gb/s

難點

1、 項目周期急,要求兩周完成,并且還要進行25G高速信號、電源仿真,留給設計的時間只有一周多一點;

2、 高速信號比較多,而且線序比較交叉,布線層面規劃和走線難度比較大;

我司對策

1、 合理制定設計計劃,在布局、布線階段安排多人協助處理;與SI緊密配合,前仿指導加后仿驗證,節省后續優化時間;

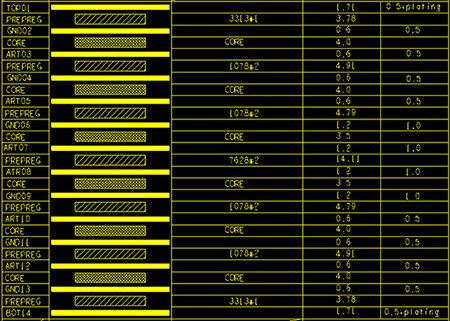

2、 因高速線較多且部分線交叉,經評估,最終選擇14層并采用部分背鉆來設計,以滿足出線及性能要求,層疊如下:

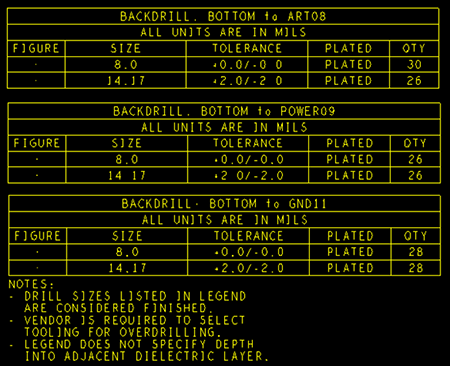

25G信號優先走14/12/10層;部分因交叉限制走在8/5層的,背鉆設計;

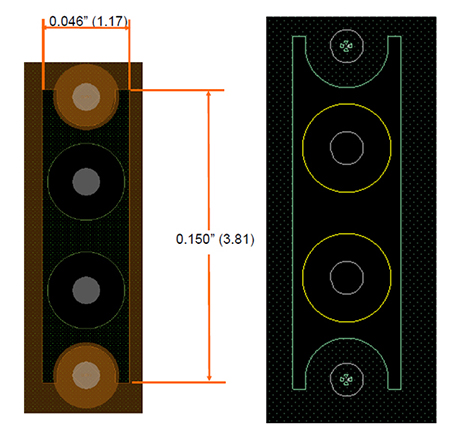

  背板連接器處采用高速連接器廠商推薦掏空方式:
