SW1621申威處理器芯片設計案例
發布時間：2023-06-29 17:51
類別 | SW6A服務器主板 |
產品所屬行業 | 通信產品 |
主要芯片 | 處理器： SW1621 橋片：PEX8780 BMC：AST2400-AST2300 CPLD：INTEL I350-AM4 SAS- SAS2008 |
單板類型 | 服務器主控板 |
Pin數 | 18000 |
層數 | 16 |
最高信號速率 | 12Gb/s |
難點 | 1、 發熱量大； 2、 CPU、DDR功耗大，CPU電源130A，電源層少； 3、 高速信號的設計； |
我司對策 | 1、 風道由下向上，為保證良好的通風、散熱效果，布局時將PCIE卡槽與DIMM條平行放置； 對發熱較大的芯片增加散熱器，布局效果如下：

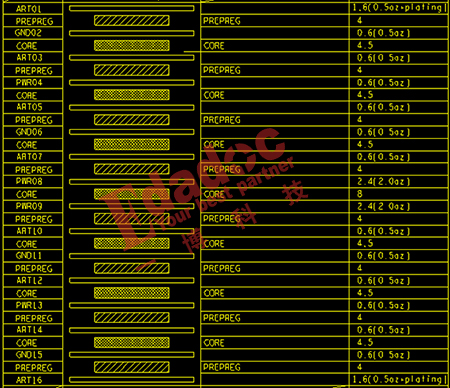

2、 CPU電源電流較大，規劃了2個2OZ的電源層，以滿足通流要求；DDR的電源則走在POWE04層，層疊如下：

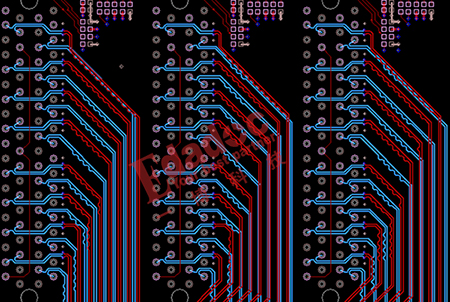

3、 PCIE走表底層到橋片，考慮減小STUB，表層線不直接進PCIE插槽，用底層換層連接，如圖：
|
