S2500四路服務器設計案例

發布時間:2023-06-29 16:29



類別

通訊主板

產品所屬行業

通信產品

主要芯片

1、騰云S2500
2、DDRIV_SMT_SLOT_DDR4-288P-SMD-GA
3、PEX8796
4、EF2L15BG256B

單板類型

服務器

Pin數

50538

層數

20

最高信號速率

25Gbps

其他

10G信號、SATA、PCIE3.0、DDR4等

難點

1、布局空間有限,在原有的雙路CPU DIMM之間,還要再騰出一個Switch芯片的位 置,同時還要考慮140幾對PCIE差分線的出線空間;

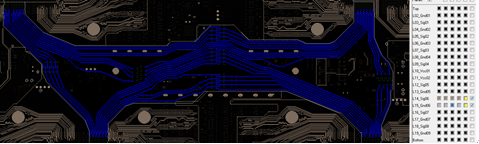

  2、四個主芯片之間的25G互聯信號只能使用2層走線連接,線寬太細,損耗較大;

我司對策

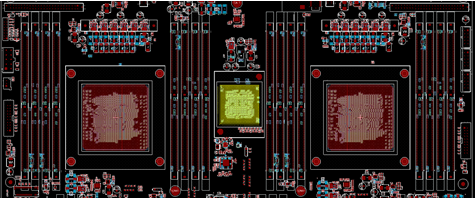

1、通過評估CPU DDR部分的出線,盡量壓縮CPU到兩側DDR4 SODIMM的距離,減小整個CPU模塊占的空間;

2、優化左右兩邊其它小模塊的位置,將CPU模塊左右各向板邊移動,中間騰出SWITCH的位置及足夠的PCIE出線空間;

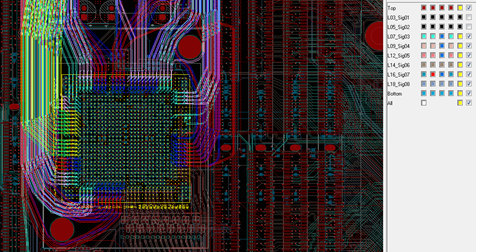

3、走線層面優化:BGA在Top面,結合信號Pin所在位置,采用stub最短的層面出線;

  4、優化過孔反盤:通過SI仿真進行信號分析,得到最優化的反盤區域大??;

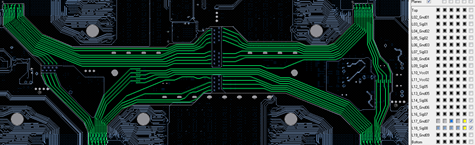

5、增加線寬,降低損耗:走線做隔層參考,在保證阻抗的情況下,加大線寬,降低損耗;
